W jaki sposób tarcie na poziomie molekularnym w spawaniu ultradźwiękowym zapewnia spójne fuzję w różnych grubościach tkaniny?

Spawanie ultradźwiękowe osiąga wiązanie poprzez przekształcenie sygnałów elektrycznych o wysokiej częstotliwości w wibracje mechaniczne, które są przekazywane do spawanych materiałów. Wibracje te, zwykle w zakresie od 20 kHz do 40 kHz, generują szybkie tarcie na poziomie molekularnym na interfejsie warstw tkaniny. Tarcie to wytwarza zlokalizowane ciepło, które zmiękcza lub topi komponenty termoplastyczne w punktach styku, umożliwiając im stopienie się po przyłożeniu ciśnienia.

Podczas spawania tkanin o różnej grubości, proces nadal utrzymuje spójną fuzję poprzez kilka kluczowych mechanizmów:

Zlokalizowane stężenie energii
Jedną z podstawowych zalet spawania ultradźwiękowego jest jego zdolność do precyzyjnego koncentrowania energii tam, gdzie wymagane jest wiązanie. Energia wibracyjna nie rozprasza się w całym tkaninie, ale koncentruje się na interfejsie, w którym klakson kontaktuje się z materiałem. To ukierunkowane transfer energii zapewnia, że ​​tylko bezpośredni obszar kontaktu ulegnie zmiękczaniu termicznym, niezależnie od całkowitej grubości tkaniny. Dlatego nawet jeśli górna warstwa jest cienka, a dolna jest grubsza, wiązanie występuje tylko na interfejsie, w którym ciepło jest generowane najskuteczniej.

Jednolite zastosowanie ciśnienia
Ultradźwiękowy róg spawalniczy (lub sonotroda) i wzorzyste kowadło stosują kontrolowane i równomiernie rozłożone ciśnienie w warstwach materiału. Ciśnienie to odgrywa kluczową rolę w utrzymywaniu spójnego kontaktu między warstwami, co jest niezbędne do prawidłowego przenoszenia energii wibracyjnej. W scenariuszach o różnej grubości układ ciśnienia maszyny jest skalibrowany w celu zrekompensowania nierównomiernego rozkładu materiału, zapewniając jednolicie energię do osiągnięcia zamierzonej strefy fuzyjnej.

Adaptacyjne dostarczanie energii
Nowoczesny Krzyżowe ultradźwiękowe maszyny pikowania są wyposażone w programowalne ustawienia, które umożliwiają precyzyjną kontrolę amplitudy (intensywność wibracji), czas trwania (czas spoiny) i moc wyjściową. Parametry te można dopracować na podstawie składu i grubości materiału. Na przykład grubsza tkanina kompozytowa może wymagać wyższego czasu lub dłuższego czasu spawania, podczas gdy cieńsze materiały mogą skutecznie wiązać z niższym wejściem energii. Zdolność do dostosowywania tych parametrów zapewnia, że ​​spójne fuzja zostanie osiągnięte bez uszkodzenia delikatnych warstw lub grubszych regionów.

Kompatybilność termoplastyczna
Skuteczność spawania ultradźwiękowego w dużej mierze zależy od właściwości termoplastycznych zaangażowanych materiałów. Większość ultradźwiękowych zastosowań pikowania obejmuje tkaniny lub warstwy złożone, które zmiękcza lub topnie w określonych temperaturach. Tak długo, jak materiały mają podobne lub kompatybilne temperatury topnienia, energia ultradźwiękowa wygeneruje wystarczającą ilość ciepła poprzez tarcie molekularne, aby je równomiernie związać. Ta kompatybilność zapewnia, że ​​nawet jeśli jedna warstwa jest znacznie grubsza, interfejs wiązania zachowuje się przewidywalnie podczas procesu spawania.

Minimalne zniekształcenie termiczne
W przeciwieństwie do konwencjonalnych metod ogrzewania, które podnoszą temperaturę całego materiału, spawanie ultradźwiękowe ogranicza wytwarzanie ciepła do wąskiej strefy. Minimalizuje to ryzyko zniekształceń termicznych lub wypaczenia, co jest szczególnie ważne w radzeniu sobie z warstwowymi materiałami o różnej grubości. Szybki czas chłodzenia po utworzeniu wiązania przyczynia się również do integralności strukturalnej i jednolitego wyglądu.

Informacje zwrotne i systemy sterowania
Zaawansowane systemy ultradźwiękowe często obejmują mechanizmy sprzężenia zwrotnego w czasie rzeczywistym, które monitorują wydajność spawania, takie jak wprowadzanie energii, spójność ciśnienia i czas wiązania. Systemy te mogą wykrywać anomalie w tym procesie - takie jak niepełne wiązanie lub przegrzanie - i automatycznie dostosowywać ustawienia w celu utrzymania jakości. Zapewnia to, że niespójna grubość tkaniny nie prowadzi do zmiennych wyników spawania.

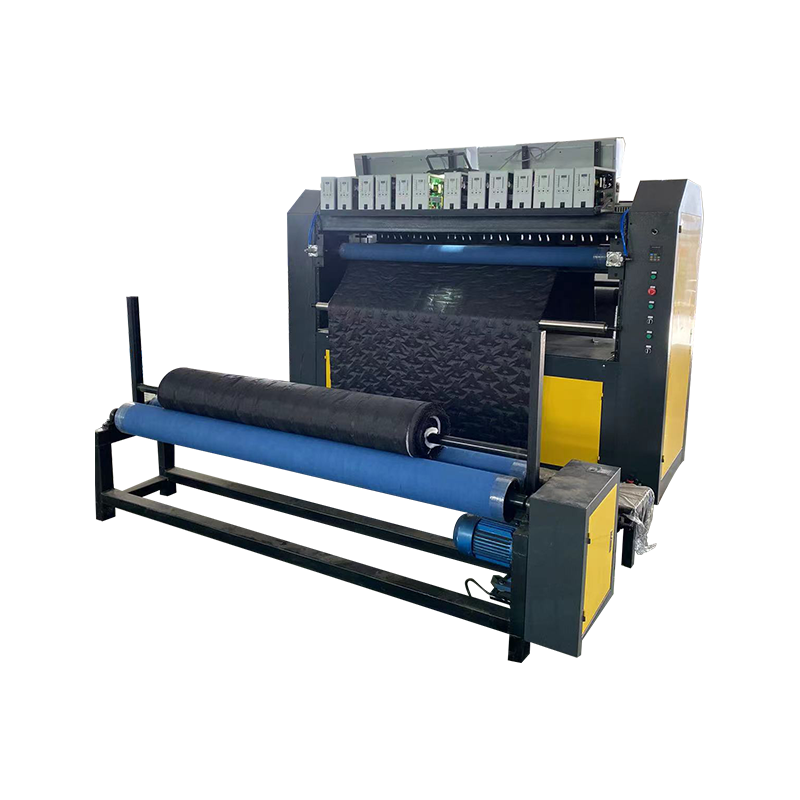

Tarcie na poziomie molekularnym w spawaniu ultradźwiękowym zapewnia stałą fuzję między tkaninami o różnej grubości poprzez połączenie zlokalizowanego stężenia energii, kontrolowanego ciśnienia mechanicznego, dostrajania energii specyficznej dla materiału i sprzężenia zwrotnego w czasie rzeczywistym. Funkcje te umożliwiają ultradźwiękową maszynę pikowania dostarczanie precyzyjnych, niezawodnych więzi w złożonych zespołach wielowarstwowych tekstylnych bez uszczerbku dla jakości lub integralności produktu końcowego.
