An automatyczna maszyna do pikowania ultradźwiękowego to przemysłowy system przetwarzania tekstyliów, który łączy i formuje wiele warstw tkaniny — zazwyczaj tkaniny wierzchniej, materiału wypełniającego, takiego jak wata poliestrowa lub wata, oraz warstwy spodniej — przy użyciu wibracji ultradźwiękowych o wysokiej częstotliwości zamiast konwencjonalnego szycia igłą i nicią. Technologia ta zastępuje szycie mechaniczne precyzyjnie kontrolowanym systemem dostarczania energii akustycznej, który generuje zlokalizowane ciepło tarcia na styku tkaniny, topiąc i łącząc ze sobą warstwy włókien syntetycznych w określonych punktach lub wzdłuż ciągłych wzorów, tworząc pikowaną strukturę. Rezultatem jest trwale połączony, wzorzysty zestaw tekstylny, który wizualnie i funkcjonalnie odpowiada tradycyjnie szytej kołdrze, ale jest wytwarzany przy znacznie wyższych prędkościach, bez zużycia nici, bez przestojów związanych z łamaniem igły oraz bez problemów z marszczeniem szwów i zarządzaniem naprężeniem nici.
Oznaczenie „automatyczne” odnosi się do integracji skomputeryzowanej kontroli wzoru, systemów podawania tkanin napędzanych serwo i zautomatyzowanego monitorowania procesu, które umożliwiają nowoczesnym pikowarkom ultradźwiękowym wykonywanie złożonych, wieloelementowych wzorów pikowania na dużych szerokościach tkaniny przy minimalnej interwencji operatora. Współczesne automatyczne maszyny do pikowania ultradźwiękowego są w stanie wytwarzać gotowe pikowane panele z prędkością od 20 do 80 metrów na minutę, w zależności od złożoności wzoru, rodzaju tkaniny i parametrów ultradźwiękowych – przy wydajności produkcyjnej, która byłaby niemożliwa do osiągnięcia w przypadku konwencjonalnych pikowarek wieloigłowych pracujących przy tej samej gęstości wzoru.
Zrozumienie działania automatycznej maszyny do pikowania ultradźwiękowego wymaga jasnego zrozumienia fizycznego mechanizmu, za pomocą którego energia ultradźwiękowa łączy warstwy syntetycznego materiału tekstylnego – jest to proces zasadniczo różniący się od jakiejkolwiek metody mocowania mechanicznego lub klejenia. Mechanizmem wiązania jest międzycząsteczkowe ogrzewanie cierne, napędzane szybką cykliczną deformacją cząsteczek polimeru pod wpływem pola akustycznego o wysokiej częstotliwości.
Kiedy wibrujący róg ultradźwiękowy – oscylujący z częstotliwościami 20 kHz, 35 kHz lub 40 kHz w zależności od konstrukcji maszyny – jest dociskany do stosu warstw tkaniny syntetycznej przy określonym nacisku kontaktowym, energia akustyczna rozprzestrzenia się w materiale w postaci fal naprężeń ściskających i ścinających. Na styku warstw tkaniny oraz w strukturze włókien samej tkaniny szybkie, cykliczne odkształcenie mechaniczne powoduje, że segmenty łańcucha polimeru poruszają się względem siebie z szybkością zbyt dużą, aby umożliwić lepką relaksację materiału. To tarcie wewnętrzne przekształca energię mechaniczną w energię cieplną z niezwykłą precyzją przestrzenną — ogrzewanie zachodzi dokładnie na styku materiałów i punktach styku włókien, gdzie skupiają się naprężenia akustyczne, a nie jest stosowane na zewnątrz i kierowane do wewnątrz, jak w konwencjonalnych procesach ogrzewania.
Zlokalizowany wzrost temperatury w strefie łączenia osiąga i przekracza temperaturę topnienia polimerów z włókien syntetycznych – zwykle 255–265°C w przypadku poliestru – w ciągu milisekund od zetknięcia się z tubą. Stopiony polimer przepływa pod przyłożonym naciskiem kontaktowym, mieszając się na styku warstw i wypełniając przestrzenie międzywęzłowe pomiędzy włóknami z sąsiednich warstw. Po usunięciu energii ultradźwiękowej i ochłodzeniu materiału – proces ten zajmuje tylko ułamek sekundy pod ciągłym naciskiem tuby – zmieszany polimer zestala się, tworząc monolityczne, kowalencyjnie ciągłe wiązanie, które w wielu przypadkach jest strukturalnie silniejsze niż otaczające niestopione włókno. Jest to mechanizm łączenia, który zapewnia charakterystyczny wypukły, wytłoczony wygląd wzorów pikowanych ultradźwiękowo — skompresowane, stopione strefy łączenia są nieco cieńsze i gęstsze niż otaczająca tkanina, tworząc teksturowany relief, który definiuje wzór pikowania.
Kompletna automatyczna maszyna do pikowania ultradźwiękowego integruje kilka odrębnych podsystemów, które muszą działać w precyzyjnej koordynacji, aby zapewnić spójną, pikowaną jakość. Zrozumienie funkcji każdego komponentu jest niezbędne dla operatorów, inżynierów utrzymania ruchu i specjalistów ds. zaopatrzenia oceniających specyfikacje maszyn.
Generator ultradźwiękowy — zwany także zasilaczem lub konwerterem — jest elektrycznym sercem systemu. Pobiera standardowe zasilanie sieciowe (zwykle 220 V lub 380 V przy 50/60 Hz) i przetwarza je na sygnał elektryczny prądu przemiennego o wysokiej częstotliwości przy częstotliwości roboczej systemu ultradźwiękowego — najczęściej 20 kHz w przypadku ciężkich zastosowań tekstylnych lub 35–40 kHz w przypadku łączenia o większej rozdzielczości. Nowoczesne generatory cyfrowe wykorzystują obwody sterujące z pętlą synchronizacji fazowej (PLL) do ciągłego śledzenia i utrzymywania rezonansu z zespołem przetwornika, wzmacniacza i tuby, gdy zmienia się on temperatura podczas pracy, zapewniając stabilne dostarczanie energii niezależnie od zmian obciążenia. Moc wyjściowa generatora do pikowania zazwyczaj waha się od 500 W do 3000 W na głowicę klejącą, w przypadku maszyn wielogłowicowych wyposażonych w wiele generatorów pracujących zsynchronizowanych równolegle.
Przetwornik przekształca sygnał elektryczny o wysokiej częstotliwości z generatora na wibracje mechaniczne, wykorzystując efekt piezoelektryczny. Zawiera stos piezoelektrycznych dysków ceramicznych — zwykle tytanianu cyrkonianu ołowiu (PZT), które rozszerzają się i kurczą w odpowiedzi na zmienne pole elektryczne, generując wzdłużne oscylacje mechaniczne o tej samej częstotliwości co wejście elektryczne. Przetwornik jest precyzyjnie wykonany tak, aby rezonował mechanicznie z częstotliwością projektową, maksymalizując efektywność konwersji energii. Amplituda drgań na powierzchni wyjściowej przetwornika wynosi zazwyczaj 5–10 mikronów i jest wzmacniana przez wzmacniacz i tubę do poziomów wymaganych do skutecznego łączenia tekstyliów.
Wzmacniacz to pośredni element akustyczny, który wzmacnia lub tłumi amplitudę wibracji z przetwornika, zanim dotrze ona do klaksonu. Różne współczynniki wzmocnienia (1:1, 1:1,5, 1:2) umożliwiają dostosowanie systemu do różnych grubości materiału i wymagań dotyczących siły wiązania. Róg — zwany także sonotrodą — to element, który ma bezpośredni kontakt z tkaniną i dostarcza energię ultradźwiękową do strefy łączenia. Geometria tuby jest niezwykle ważna: jej kształt musi być zaprojektowany tak, aby rezonował z częstotliwością systemu, zapewniając jednocześnie jednolitą amplitudę drgań na całej powierzchni roboczej. W przypadku pikowania rogi są zazwyczaj cylindryczne z wzorzystymi powierzchniami roboczymi — wytłoczony wzór na powierzchni rogowej określa wzór pikowania przenoszony na tkaninę, z wypukłymi elementami skupiającymi energię ultradźwiękową w zamierzonych punktach łączenia.
W obrotowych systemach pikowania ultradźwiękowego — konfiguracji stosowanej w większości automatycznych maszyn do pikowania o dużej prędkości — tkanina przechodzi w sposób ciągły pomiędzy wibrującym tubą a obracającym się metalowym wałkiem z wzorem zwanym kowadłem. Kowadło utrzymuje wytłoczony wzór pikowania na swojej powierzchni i obraca się synchronicznie z prędkością podawania tkaniny. Szczelina między tubą a kowadłem określa nacisk wywierany na tkaninę w punktach łączenia — precyzyjna kontrola szczeliny, zwykle osiągana poprzez pozycjonowanie tuby napędzanej serwomechanizmem, ma kluczowe znaczenie dla stałej jakości łączenia. Zbyt mała szczelina wytwarza niewystarczające ciśnienie do całkowitego stopienia i połączenia; zbyt duża szczelina powoduje odbijanie się rogu lub ślizganie się tkaniny, tworząc nieregularne lub niepełne wiązania.

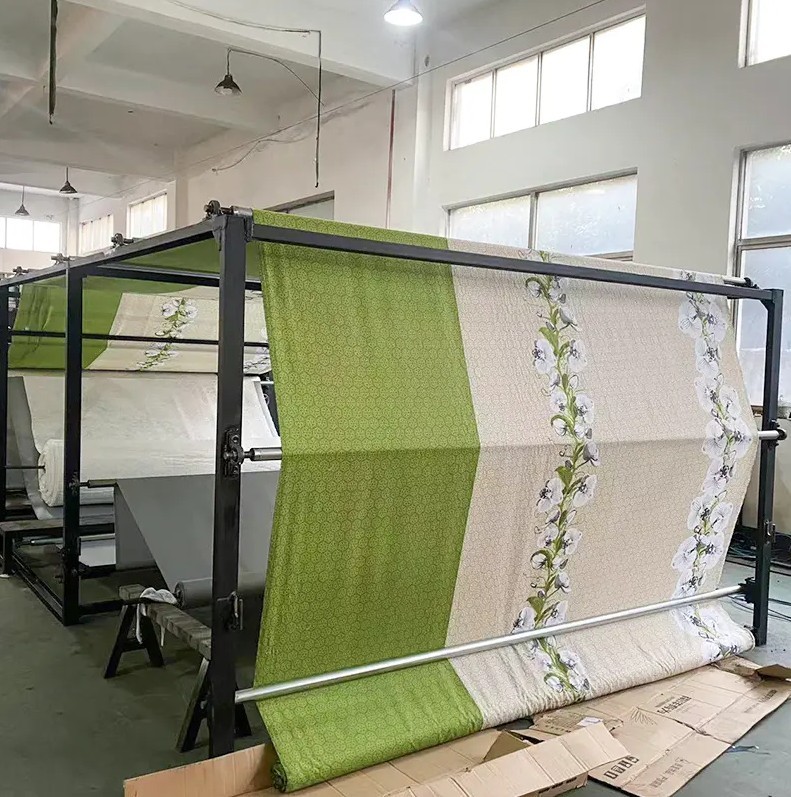

Automatyczny system obsługi tkaniny podaje tkaninę wierzchnią, warstwę podkładową i warstwę podkładową z oddzielnych rolek podających, precyzyjnie je wyrównuje, utrzymuje kontrolowane napięcie na całej szerokości roboczej i przeciąga związany kompozyt przez maszynę z zaprogramowaną prędkością. Napędzane serwo rolki dociskowe, prowadnice krawędzi i elementy kontrolujące naprężenie zapewniają, że wszystkie warstwy wchodzą do strefy łączenia w doskonałej zgodności, bez zmarszczek, przekrzywień lub zmian naprężenia – z których każda mogłaby spowodować niewspółosiowość wzoru lub wady wiązania w gotowym produkcie.
Kompletna sekwencja produkcyjna na automatycznej pikowarce ultradźwiękowej przebiega zgodnie ze zdefiniowanym przebiegiem procesu od załadunku surowca do wyjścia gotowego pikowanego panelu:
„Automatyczne” możliwości nowoczesnych pikowarek ultradźwiękowych realizowane są poprzez zaawansowane systemy CNC (komputerowe sterowanie numeryczne), które regulują każdy aspekt wykonywania wzoru, prędkość maszyny i zarządzanie parametrami procesu. W maszynach wykorzystujących konfiguracje głowicy łączącej z płaskim lub wieloosiowym łożem – w przeciwieństwie do systemów z wyłącznie obrotowym kowadłem – głowica łącząca napędzana jest serwomotorami na całej szerokości tkaniny podczas jej przesuwania, wykonując złożone, zaprogramowane wzory pod kontrolą położenia w pętli zamkniętej z dokładnością pozycjonowania ± 0,1 mm lub lepszą.
Biblioteki wzorów przechowywane w sterowniku maszyny pozwalają operatorom wybierać spośród setek wstępnie zaprogramowanych projektów pikowania — od prostych siatek rombowych po złożone wzory kwiatowe, geometryczne i niestandardowe logo — oraz przełączać się między wzorami w ciągu kilku minut poprzez załadowanie nowego programu zamiast fizycznej zmiany oprzyrządowania. W przypadku maszyn z kowadłem obrotowym zmiany wzoru wymagają fizycznej wymiany wałka kowadła, ale system automatycznego przywoływania parametrów maszyny automatycznie ładuje prawidłowe ustawienia prędkości, ciśnienia i mocy powiązane z każdym wzorem kowadła, minimalizując czas konfiguracji i błąd operatora. Integracja ekranów dotykowych paneli HMI (interfejs człowiek-maszyna) z intuicyjną wizualizacją wzorców pozwala mniej doświadczonym operatorom na efektywne konfigurowanie i prowadzenie produkcji, podczas gdy funkcje rejestrowania danych rejestrują w sposób ciągły parametry procesu w celu śledzenia jakości i optymalizacji procesu.
Zalety wydajności i ograniczenia automatycznych pikowarek ultradźwiękowych stają się jasne w porównaniu bezpośrednio z konwencjonalnymi pikowarami wieloigłowymi w wymiarach najważniejszych dla przemysłowych producentów tekstyliów:
| Parametr | Pikowanie ultradźwiękowe | Pikowanie igłą |
| Metoda łączenia | Fuzja ultradźwiękowa włókien syntetycznych | Szycie mechaniczne za pomocą nici |
| Zużycie nici | Żadne | Wysoki — główny koszt materiałów eksploatacyjnych |
| Szybkość produkcji | 20–80 m/min | typowo 5–20 m/min |
| Przestój spowodowany złamaniem igły | Żadne | Częste i kosztowne |
| Kompatybilne materiały | Tylko syntetyczne (poliester, nylon, PP) | Tkaniny naturalne i syntetyczne |
| Elastyczność wzoru | Wysoka z CNC; ograniczone kowadłem obrotowym | Wysokie z pantografem wieloigłowym |
| Uszczelnianie krawędzi | Tak — łączy jednocześnie uszczelniając przycięte krawędzie | Nie — wymagane jest osobne wykończenie krawędzi |
| Wodoodporność w punktach łączenia | Znakomity — bez dziur po igłach | Słabe — perforacje igieł umożliwiają wyciek |
Mechanizm wiązania ultradźwiękowego jest całkowicie zależny od termoplastycznego zachowania polimerów syntetycznych – zdolności materiału włóknistego do topienia, płynięcia i ponownego zestalenia w kontrolowanych warunkach termicznych i ciśnieniowych. Ten podstawowy wymóg określa zarówno wytrzymałość technologii pikowania ultradźwiękowego, jak i jej główne ograniczenie: działa ona wyłącznie z termoplastycznymi materiałami syntetycznymi i nie może łączyć włókien naturalnych, takich jak bawełna, wełna czy jedwab, które nie topią się, lecz zwęglają lub rozkładają się pod wpływem ogrzewania.
Do materiałów w pełni kompatybilnych z pikowaniem ultradźwiękowym należą:
W przypadku produktów wymagających tkanin wierzchnich z włókien naturalnych – takich jak kołdry puchowe pokryte bawełną lub nakładki na materace z wełną – można zastosować podejście hybrydowe, w którym syntetyczna siatka lub warstwa spodnia zapewnia termoplastyczne medium wiążące, podczas gdy tkanina wierzchnia z włókien naturalnych jest mechanicznie utrzymywana przez ściśnięte strefy spojenia bez konieczności stopienia samych włókien wierzchnich. Podejście to wymaga starannej optymalizacji procesu w celu osiągnięcia akceptowalnej siły wiązania bez uszkadzania powierzchni włókien naturalnych i jest aktywnym obszarem rozwoju dla producentów pragnących rozszerzyć pikowanie ultradźwiękowe na segmenty pościeli premium, obecnie zdominowane przez pikowanie igłowe.
Automatyczne maszyny do pikowania ultradźwiękowego obsługują szeroką i rosnącą gamę sektorów produktów przemysłowych, a ich przyjęcie przyspiesza, ponieważ producenci dostrzegają przewagę w wydajności, jakości i kosztach, jaką zapewnia ta technologia w porównaniu z konwencjonalnym szyciem:
Utrzymanie automatycznej pikowarki ultradźwiękowej w szczytowym stanie pracy wymaga zwrócenia uwagi na specyficzne tryby zużycia i awarii elementów ultradźwiękowych – które zasadniczo różnią się od mechanicznych wzorców zużycia maszyn do pikowania igłowego, z którymi jest lepiej zaznajomionych wielu inżynierów zajmujących się konserwacją tekstyliów.
Róg ultradźwiękowy jest elementem systemu podlegającym największemu zużyciu. Powtarzający się kontakt z powierzchnią tkaniny i kowadełka powoduje postępujące zużycie powierzchni stożkowej, co zmienia rozkład amplitudy drgań i ostatecznie pogarsza jakość wiązania i definicję wzoru. Stan czoła rogów należy regularnie sprawdzać – co tydzień w środowiskach o wysokiej wydajności – a rogi należy poddać ponownej obróbce lub wymienić, gdy zużycie czoła przekracza specyfikację tolerancji producenta. Rogi ze stopu tytanu, choć droższe niż zamienniki aluminium, oferują znacznie dłuższą żywotność i są preferowanym materiałem do pikowania w ciągłej produkcji.
Przetwornik piezoelektryczny wymaga okresowej kontroli pod kątem pęknięć ceramicznych — trybu awarii spowodowanego wstrząsem mechanicznym, nadmiernym dokręceniem śruby dwustronnej łączącej przetwornik ze wzmacniaczem lub pracą przy częstotliwościach rezonansowych znacznie odbiegających od projektowanych przez nagromadzone zużycie lub zmiany temperatury. Praca generatora w trybie kontrolowanym amplitudą, a nie w trybie kontrolowanym mocą, zmniejsza naprężenia przetwornika, utrzymując stałą amplitudę drgań niezależnie od zmian obciążenia, wydłużając żywotność przetwornika. Kalibrację generatora i weryfikację częstotliwości rezonansowej należy przeprowadzać co kwartał w ramach zorganizowanego programu konserwacji zapobiegawczej, aby zapewnić, że cały system będzie nadal działać z maksymalną wydajnością konwersji energii przez cały okres jego użytkowania.
